黒い板に砂をまき、振動を与えると、砂が動き出して花や星のような幾何学模様になる。動画で見ると、砂が意思を持って並んでいるようにも見えます。これはクラドニ図形と呼ばれる現象です。
なぜ、ばらばらだった砂が整った線を描くのでしょうか。鍵は、板の中にできる「よく揺れる場所」と「あまり揺れない場所」です。クラドニ図形の原理と、音の高さや板の形によって模様が変わる理由を見ていきましょう。

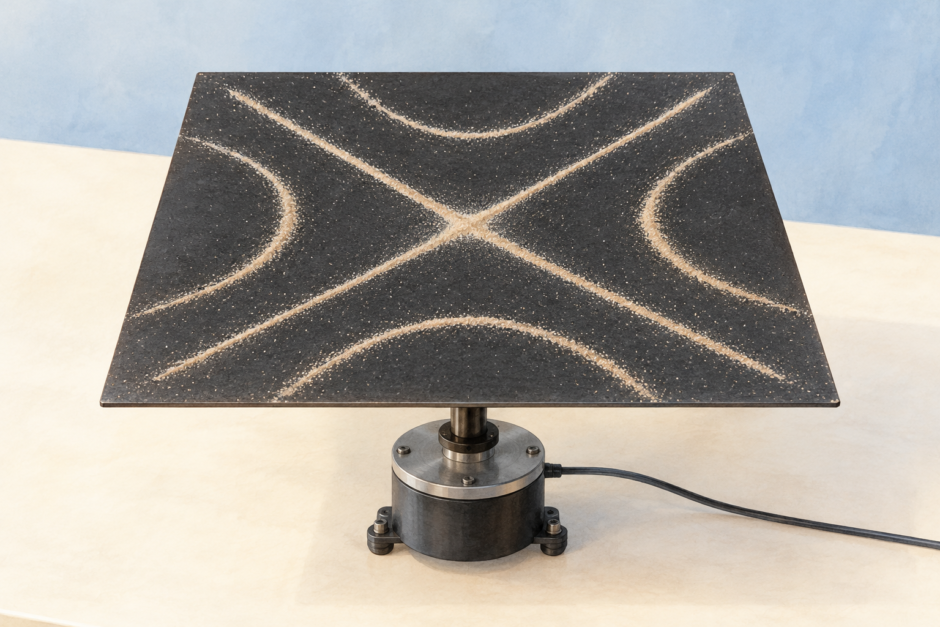

砂は、板の大きく揺れる部分からはね飛ばされ、振動の小さい線に集まります。その線は「節線」と呼ばれます。砂の模様は、振動そのものの形を立体的に写したものではなく、板の揺れが小さい場所を見えるようにしたものです。
クラドニ図形とは？見えない振動を砂で見る方法
クラドニ図形は、振動する板などの上にできる、砂の線状の模様です。ドイツの科学者エルンスト・クラドニの名にちなんでいます。クラドニは、砂をまいた金属板の縁を弓でこすると、板の大きさや形に関係した模様が現れることを調べました。【出典：スミソニアン博物館・Chladni Plates】
現在の実験では、弦楽器の弓を使う方法のほか、機械で板を振動させる方法も使われます。耳には音として届く板の振動を、目には砂の配置として見せてくれる実験なのです。
原理は「節」と「腹」｜砂は静かな場所に残る
板全体が、同じように上下しているわけではない
振動する板を肉眼で見ても、どこがどれほど動いているかは分かりにくいものです。しかし、ある振動の仕方では、大きく揺れる部分と、ほとんど動かない部分が板の中にできます。
大きく揺れる部分を腹、振動しない部分を節と呼びます。板では節が線状につながることがあり、これが節線です。ハーバード大学の実験解説は、砂が腹から移動して節に集まることで、複雑な模様が見えると説明しています。【出典：ハーバード大学・Chladni Plates】
線に引き寄せられるのではなく、動く所から移ってくる
砂粒が板の揺れで跳ねると、よく動く場所にはとどまりにくくなります。移動した先が揺れの小さい場所なら、その周辺に残りやすくなります。多くの粒が動いた結果、最初は見えなかった節線が砂の列として浮かび上がります。
「模様を描く力が砂を引っ張っている」と考える必要はありません。場所ごとの振動の違いが、砂の残る場所を選び分けているのです。
音の高さを変えると、なぜ別の模様になる？
音の高さに関係するのが、1秒間に何回振動するかを表す振動数（周波数）です。単位はHz（ヘルツ）。同じ板でも、振動数を変えると、揺れ方が変わることがあります。
板には、特に振動が大きくなりやすい振動数があります。外から与える振動がそれに合い、板が強く揺れる現象が共振です。金沢大学が紹介する実験では、複数の共振状態に応じて異なる砂の模様が観察されています。【出典：国立大学56工学系学部HP・金沢大学の実験紹介】
板の中には、波が往復して重なり、節の位置が動かないように見える振動の形ができます。こうした波を定常波といいます。振動数を変えて別の揺れ方になると、節線の位置も変わり、砂は新しい線へと並び直します。米国カリフォルニア大学サンタクルーズ校は、板の境界で反射した波と共振の関係を解説しています。【出典：カリフォルニア大学サンタクルーズ校】
同じ音なら、どんな板でも同じ図形になる？
模様は振動数だけで決まるわけではありません。正方形、円、三角形では板の縁の形が違い、支え方によっても動ける場所が変わります。その条件に応じて、現れやすい振動の形も変わります。
| 変える条件 | 注目する変化 | 考えるポイント |
|---|---|---|
| 振動数 | 砂の線の位置や本数 | 別の共振状態になっているか |
| 板の形 | 模様の対称性や曲線 | 縁の形が波の振る舞いに関わる |
| 板の支え方 | 節線の配置や出やすい模様 | 動きを制限される場所が変わる |
| 振動の強さ | 砂の動きや模様の見えやすさ | 音の高さの変化とは区別する |
コロラド大学ボルダー校の実験紹介では、四角や円のほか、三角形やバイオリン形の板も比較されています。高い振動数のモードでは節線が増え、複雑な模様になる例も示されています。【出典：コロラド大学ボルダー校】
そのため、動画で「この周波数ではこの形」と紹介されていても、別の装置で必ず同じ形が出るとは限りません。音の数字だけでなく、使っている板と支え方にも目を向けると、比較が面白くなります。
「音を見た」といってよいの？
クラドニ図形は「音を見えるようにする実験」と紹介されます。ただし、砂の線は、空気中を進む音波をそのまま撮影したものではありません。音を生み出す板の振動のうち、節の配置を示しています。
耳で聞く音と、板の揺れと、砂が残る線。この三つを分けて考えると、きれいな模様の背後にある仕組みがつながります。スマートフォンで録音した波形のように、時間とともに変わる音の大きさを描いたグラフとも、表しているものが違います。
動画や実演を見るときの観察ポイント
まず、振動数を変える途中の砂に注目してみてください。いつも同じように整列するのか、特定の所で急にはっきりした線になるのか。次に、同じ板の低い音と高い音で、線の数や対称性がどう違うかを比べます。
模様が落ち着いたところだけでなく、砂が跳ねて並び直す過程も大切な見どころです。実験をする場合は、学校や科学館の指導、装置の説明に従い、大きな音を長く出し続けないようにしましょう。
身近な振動の実験に興味がある方には、地球の自転を示すフーコーの振り子の仕組みもおすすめです。また、目に見える模様と知覚の関係は、シミュラクラ現象の解説でも紹介しています。
クラドニ図形の美しさは、砂が偶然つくった飾りではなく、板の揺れ方が模様として現れるところにあります。音を聞きながら砂の線を見ると、普段は気づかない振動の世界が、少し身近に感じられるはずです。
