机の上で回したコマが、ガタガタと揺れ始め、いったん止まってから逆向きに回り出す。手で触れていないのに、そんな動きをするのがラトルバックです。
秘密は、形と重さの分布にある小さな「ずれ」。回転だけを見ていると奇妙ですが、揺れと机から受ける力まで見ると、仕組みを理解する手がかりが見えてきます。
- 一方には滑らかに回り、もう一方では揺れて反転しやすい玩具です。
- 形の曲がり方と、質量の分布が作る軸のずれが重要です。
- 回転と揺れが結びつき、机との接触によって向きが変わります。

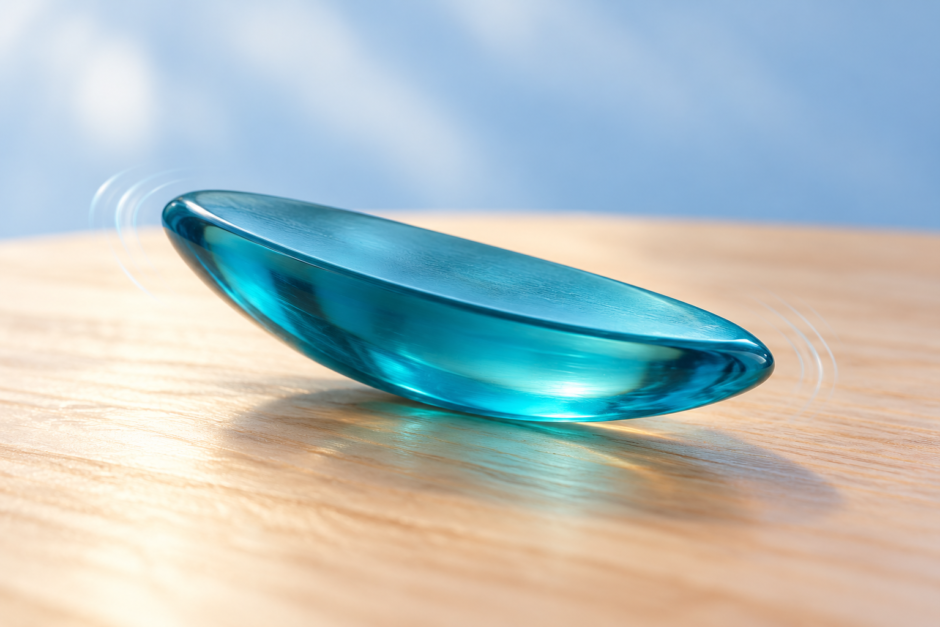

ラトルバックとは？逆回転する船形のコマ
ラトルバックは、細長い船のような形をした科学玩具です。底が丸く、机の上で回したり揺らしたりして遊びます。一般的な軸の付いたコマとは、見た目も動き方も違います。
同じものを左右に回すと、片方では素直に回り続けるのに、もう片方では揺れが大きくなって逆向きに回り始めることがあります。この左右の違いが、いちばんの見どころです。
技術教育サイトGijyutu.comでは、木で作ったラトルバックの実例が紹介されています。プラスチック製だけに特有の仕掛けではありません。参考：Gijyutu.com「ラトルバックを作ろう」
なぜ逆回転する？鍵は「軸のずれ」と揺れ
形が決める方向と、質量の分布が決める方向
底面がどちら向きに強く曲がっているかという特徴と、物体がどの軸のまわりに回りやすいかという特徴は、別のものです。後者は質量がどのように分布しているかにも左右されます。
ラトルバックでは、底面の曲率に関する主な方向と、慣性の主軸がわずかにずれていることが、独特の運動の原因になります。見た目がだいたい左右対称でも、運動に関係する軸まで完全に一致しているとは限らないのです。
回転だけでなく、前後・左右の揺れも起きる
そのずれによって、回転と、船が前後にうなずくような揺れ・左右に傾くような揺れが結びつきます。反転しやすい向きでは、回しているうちに揺れが育ち、回転の向きが変わるのです。
九州大学の近藤洋一郎氏による博士論文の要旨では、振動が生む平均的なトルクが反転を起こすと説明されています。トルクとは、物体の回転を変える力の働きを表す言葉です。出典：九州大学「ラトルバックのダイナミクスおよびその反転時間の解析」要旨（PDF）
反転するまでに、何が起きている？
動きを一度に眺めるより、次のように分けて観察すると変化を捉えやすくなります。以下は典型的な反転の見方で、すべての製品・回し方で同じ秒数や順序が見えるという意味ではありません。
| 観察する段階 | 注目するところ | 記録のヒント |
|---|---|---|
| 回し始め | どちら向きに回したか | 真上から見た時計回り・反時計回りで統一 |
| 揺れ始め | 両端や側面が上下していないか | 回転数だけでなく揺れも撮る |
| 向きが変わる付近 | 回転が弱まり、揺れが目立つか | 動画をゆっくり再生して確認 |
| 反転した後 | 最初と逆向きに回っているか | 完全に止まるまでの様子も残す |
「いつ逆になった？」という瞬間だけでなく、その前にどんな揺れが増えたのかを探すと、現象の見え方が変わります。
角運動量の保存則が破れているわけではない
何も触っていないのに回転が逆になると、物理法則に反しているように感じるかもしれません。しかし、ラトルバックは空中に孤立している物体ではなく、机に接触し、机から力を受けています。
角運動量が保存されるかを考えるには、どの物体を対象にし、どの点のまわりで考えるか、外からどんなトルクを受けるかを確認する必要があります。玩具の鉛直軸まわりの回転だけを取り出して、「その向きは絶対に変わらない」と考えることはできません。
また、逆向きに回るからといって、エネルギーを新しく生み出しているわけでもありません。回し始めや揺らし始めに与えた運動が変化しているのであり、机の上で永久に回り続ける装置ではないのです。
「一方向にしか反転しない」は、どこまで正しい？
手元の玩具では、一方だけが反転するように見えることが多いでしょう。ただし、それをラトルバックのあらゆる条件に共通する絶対の規則にするのは正確ではありません。
近藤氏と中西秀氏の2017年の研究では、滑りや散逸を除いた理想的な条件で、両方向の反転を扱っています。さらに、速い回転では反転しない場合など、単純な説明に収まらない運動も数値計算で検討されています。出典：Kondo・Nakanishi「Rattleback dynamics and its reversal time of rotation」
つまり、「どちら向きに、どのくらいの速さで、どんな面の上で回したか」を一緒に見ることが大切です。動画と同じ反転が一度で見えなくても、すぐに不良品や説明の誤りと決めつける必要はありません。
ラトルバックを観察する方法と、反転しないときの確認点
まずは水平で硬い、十分に広い面を使いましょう。机から落ちないよう周りを片づけ、弱めの回転から左右を比べます。観察用として、次の手順がおすすめです。
- 同じ位置に玩具を置き、真上から見て時計回りに回します。
- 止まったら、今度は反時計回りに回します。
- 回す強さをなるべくそろえ、数回ずつ試します。
- 横からも撮影し、揺れの向きと反転の前後を比べます。
反転しない場合は、布や柔らかいマットの上ではないか、玩具の底が汚れていないか、最初から極端に速く回していないかを確認してください。複数の条件を同時に変えるより、一つずつ変えて記録すると比較しやすくなります。
どの条件でも必ず反転するとは限りません。「反転しなかった」という結果も、回転の向きや面の種類を添えて残しておくと、次の観察の手がかりになります。
自作できる？木で作るときの大切な点
Gijyutu.comの制作例では、木を船形に加工し、底面の丸みを片側へずらすように整えています。単に細長い木片の角を丸めるだけではなく、底面の形をどう作るかがポイントです。
自作を試すなら、元の制作例の図を確認しながら、少しずつ削って動きを比べる方法がよいでしょう。見た目の形だけで成功を保証できるものではありません。刃物や工具を使う作業は、経験のある大人と安全な場所で行ってください。
まとめ：小さなずれが、意外な動きを生む
ラトルバックは、回転と揺れが結びつくことで逆向きに回り出す、不思議なコマです。形と質量の分布に関係する軸のずれが、左右で異なる動きを生みます。
回転する玩具の不思議が気になった方は、白黒なのに色が見えるベンハムのコマもどうぞ。同じ「回す」という遊びでも、力学と見え方では、別の驚きが待っています。
